Bộ Chuông báo động không dây ngoài trời JA-163A dùng pin

Jablotron JA-163A là một thành phần của hệ thống Jablotron. Nó được sử dụng để báo động bằng âm thanh bên ngoài tòa nhà. Để sản phẩm hoạt động bình thường, nó phải được kết nối với bảng điều khiển có giao tiếp vô tuyến. Còi báo động được thiết kế để lắp đặt bởi kỹ thuật viên được đào tạo bài bản có chứng chỉ Jablotron hợp lệ.

Bộ chuông báo động không dây ngoài trời JA-163A có nắp chuông nhựa Jablotron

Chuông báo động không dây ngoài trời Jablotron JA-163A được thiết kế để phát chuông báo động và kích hoạt/ngưng kích hoạt các đầu ra PG trong hệ thống an ninh. Chuông báo động này truyền tín hiệu thông qua sóng Radio của bộ trung tâm.

Nó là một phần thuộc hệ thống báo động. Với thiết kế bằng thép không gỉ hoặc nhựa màu trắng hoặc xám, nó sẽ có nắp đậy tương ứng.

Các thiết kế phát tín hiệu màu đỏ hoặc xanh sẽ được trang bị nắp đậy này. Chuông báo động này dễ xác định vị trí và là một phần thuộc hệ thống báo động.

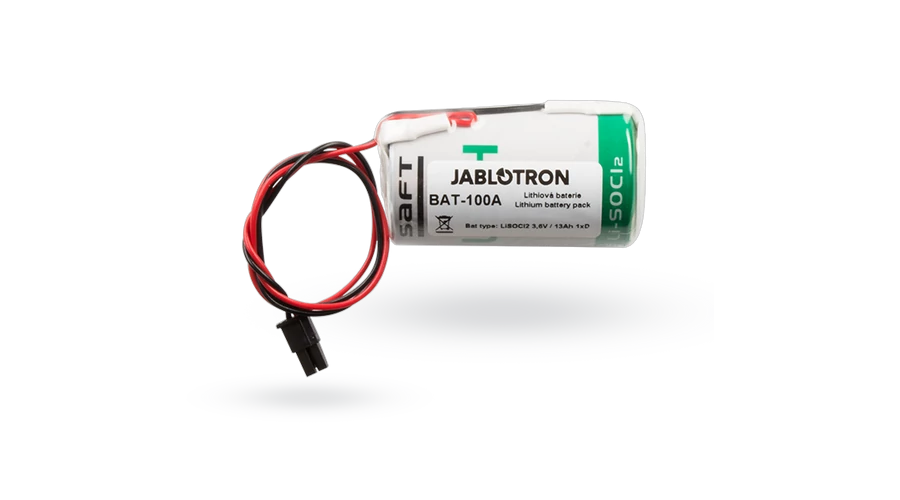

• Còi báo động được cung cấp nguồn bởi 1 đến 2 Pin Lithium loại BAT-100A và hoàn toàn không sử dụng nguồn điện bên ngoài.
• Cảnh báo phá hoại trong trường hợp bị tháo gỡ.
• Cần mua thêm nắp còi Jablotron JA-1X1A-C-XX.
• Nguồn điện: Lithium battery 3.6 V / 13 Ah Type BAT-100A (up to 2 pieces can be fitted).
• Tuổi thọ pin trung bình: 5 năm.
• Tần số: 868.1 MHz, JABLOTRON protocol.
• Phạm vi kết nối: 300 mét.
• Kích thước: 200 x 300 x 70 mm.

Các thành phần của sản phẩm JA-163A-BASE-RB (đế, vỏ trên và pin) được cung cấp riêng. Lý do là để lựa chọn thoải mái giữa nhiều loại vỏ trên và điều kiện vận chuyển pin.

Thông số kỹ thuật Chuông báo động không dây ngoài trời JA-163A

Nguồn cấp	Pin lithium 3,6 V/13 Ah loại BAT-100A, BAT-100A.01 (có thể sử dụng tối đa hai pin) Xin lưu ý: không bao gồm pin
Tuổi thọ pin điển hình	khoảng 5 năm
Điện áp pin yếu	<2,8 V
Tiêu thụ dòng điện tĩnh	300 µA
Tiêu thụ dòng điện tối đa	1000 mA
Loại thiết bị cảnh báo	loại W
Tần suất giao tiếp	868,1 MHz, giao thức JABLOTRON
Công suất tần số vô tuyến tối đa (ERP)	<25 mW
Phạm vi RF	300 m
Ăng-ten	bên trong, bên ngoài có thể sử dụng, loại AN-868
Kích hoạt tính toàn vẹn bị mất	báo động phá hoại bằng âm thanh (110 phút)
Còi báo động điện áp	100 dB/m (pin mới)
Kích thước (có nắp)	200 x 300 x 70 mm
Trọng lượng (không có pin)	434 g
Phân loại	cấp độ an ninh 2/môi trường cấp độ IV (theo EN 50131-1)
Môi trường	ngoài trời nói chung
Phạm vi nhiệt độ hoạt động	-25 °C đến +60 °C
Cơ quan chứng nhận	Trezor Test sro (số 3025)
Bảo vệ chống xâm nhập	IP44
Độ ẩm hoạt động trung bình	75% RH, không ngưng tụ
Tuân thủ theo	ETSI EN 300 220-1, -2, EN 50130-4, EN 55032, EN IEC 62368-1, EN 63000, EN 50131-1, -4, -5-3, T 031
Có thể hoạt động theo	ERC/REC 70-03
Vít được đề xuất	2 x ø 4,5 x 50 mm (đầu chìm)

Hướng dẫn lắp đặt Còi báo không dây Jablotron JA-163A

1. Mở bìa trước.
2. Gắn còi báo động vào vị trí thích hợp bằng hai vít qua các lỗ (1) và (6). Sử dụng thước thủy (5).
3. Kết nối pin lithium (3) với đầu nối (11).
4. Đậy nắp còi báo động lại và cố định bằng vít (7).

Hình 1: Mô tả các bộ phận bên trong của sản phẩm
1  – lỗ lắp; 2  – máy dò âm thanh piezo; 3  – pin lithium với dây đeo pin tái sử dụng (có thể sử dụng tối đa 2 pin); 4  – PCB; 5  – thước thủy; 6  – lỗ lắp có chức năng phát hiện phá hoại; 7  – vít nắp trước; 8  – dây có kẹp nối nắp trước để dễ dàng lắp đặt; 9  – số sê-ri; 10  – nút LEARN (đăng ký); 11  – đầu nối pin; 12  – đèn LED màu vàng báo lỗi; 13  – đầu nối mini USB; 14  – kết nối còi báo động piezo (chú ý: điện áp cao); 15  – đầu nối ăng-ten ngoài; 16  – đèn LED cường độ cao;
